Planchuela Compromiso

$3,900.00

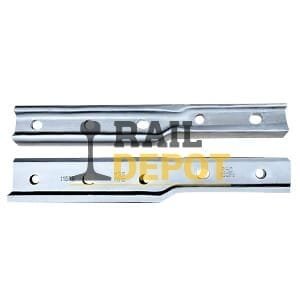

Las Planchuelas de Compromiso son barras especialmente diseñadas para lograr una conexión fluida entre rieles de distintos tamaños. Estas barras están cuidadosamente configuradas para asegurar un ajuste perfecto en las caras internas de las cabezas de dos rieles, garantizando una unión sólida y duradera.

Las planchuelas compromiso aseguran la conexión precisa entre los rieles de diferentes tamaños.

Descripción

Descripción:

Las Planchuelas de Compromiso son barras especialmente diseñadas para lograr una conexión fluida entre rieles de distintos tamaños. Estas barras están cuidadosamente configuradas para asegurar un ajuste perfecto en las caras internas de las cabezas de dos rieles, garantizando una unión sólida y duradera.

Las planchuelas compromiso aseguran la conexión precisa entre los rieles de diferentes tamaños.

Información Requerida para Ordenar e Instalar Planchuelas de Compromiso:

Aplicación de Planchuelas en Vía:

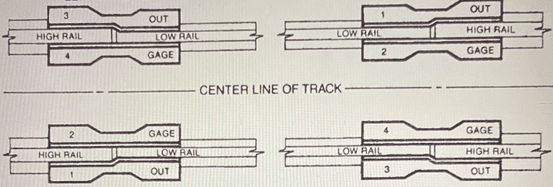

  • Consulte los diagramas proporcionados para referencia al ordenar e instalar las Planchuelas de Compromiso.

Planchuela Mano Izquierda:

  • Consiste en: Barra No.1 (Salida), Barra No.2 (Medidor)

Planchuela Mano Derecha:

  • Consiste en: Barra No.3 (Salida), Barra No.4 (Medidor)

Un Juego de Planchuelas de Compromiso (1 Planchuela Derecha y 1 Mano Izquierda):

  • Consta de: Barra No.1 (Fuera), Barra No.2 (Medidor), Barra No.3 (Salida), Barra No.4 (Medidor)

Nota: Cada juego incluye dos barras. Al realizar el pedido, distinga entre las cuatro barras disponibles.

Para Determinar Planchuela Mano “Derecha” o Mano “Izquierda”:

  1. Párese en el centro de la vía frente a las planchuelas.
  2. Nombra los rieles de izquierda a derecha.
  3. Si el riel alto está en el lado derecho, es una Planchuela “Mano Derecha”.
  4. Si el riel alto está en el lado izquierdo, es una Planchuela “Mano Izquierda”.

Información Requerida para Ordenar Juntas de Compromiso:

  • Especifique la cantidad necesaria de planchuelas de compromiso de mano derecha e izquierda.
  • Indique las secciones de riel altos y bajos.
  • Proporcione la longitud de la planchuela.

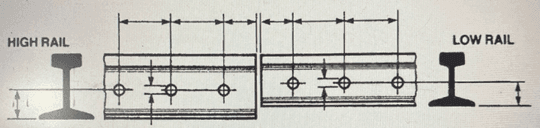

  • Especifique los centros de agujeros de tornillos horizontales para cada sección de riel, medidos desde el final de la sección.
  • Indique la abertura al final del riel si es diferente a 1/8″.
  • Proporcione los centros verticales de los agujeros de tornillos medidos desde la base del riel.
  • Incluya los diámetros de los agujeros de tornillos o un diagrama de los tornillos que se utilizarán.
  • Especifique cualquier desgaste en la cabeza del riel que requiera compensación.

Beneficios:

  • Estabilidad Dimensional: La planchuela compromiso asegura que los rieles mantengan una distancia constante entre sí a lo largo de la vía, lo que contribuye a la estabilidad dimensional del sistema ferroviario.
  • Prevención de Problemas: Al mantener un espacio uniforme entre los rieles, la planchuela compromiso ayuda a prevenir problemas como el pandeo de los rieles o el desgaste prematuro de los componentes ferroviarios, lo que prolonga la vida útil de la infraestructura ferroviaria.
  • Seguridad: Una vía ferroviaria correctamente alineada y nivelada gracias a la planchuela compromiso contribuye a la seguridad del transporte ferroviario al reducir el riesgo de descarrilamiento y otros accidentes.
  • Facilidad de Instalación: La planchuela compromiso se instala utilizando técnicas y herramientas estándar de ferrocarril, lo que facilita su colocación en la vía durante la construcción o el mantenimiento de la infraestructura ferroviaria.

Recomendaciones de Uso:

  • Colocación Correcta: Es importante instalar la planchuela compromiso en los puntos designados a lo largo de la vía ferroviaria, siguiendo las especificaciones del proyecto y las recomendaciones del fabricante para asegurar un espacio uniforme entre los rieles.
  1. Inspección Regular: Se recomienda realizar inspecciones periódicas de las planchuelas compromiso para verificar su estado y asegurar que estén correctamente alineadas y en buen estado de funcionamiento. Se deben reemplazar las planchuelas compromiso desgastadas o dañadas según sea necesario para mantener la integridad estructural del sistema ferroviario.
  2. Cumplimiento de Normativas: Se debe cumplir con las normativas y estándares de la industria ferroviaria al seleccionar, instalar y mantener las planchuelas compromiso, asegurando así un funcionamiento seguro y eficiente del sistema ferroviario.
